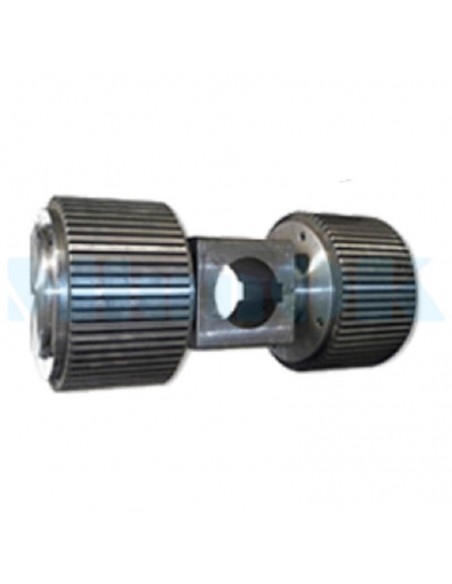

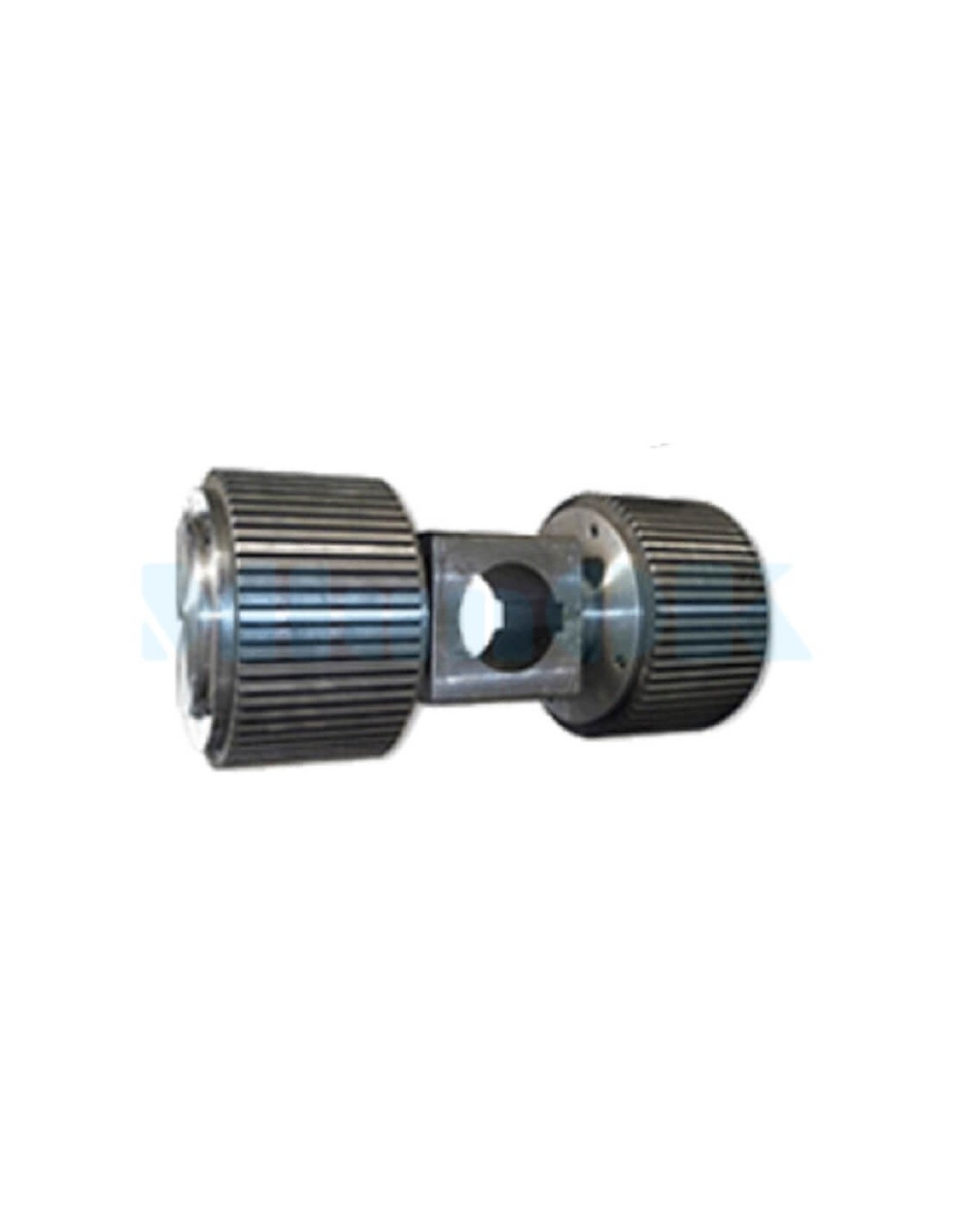

Ролики до матриці гранулятора 200 мм (Grand- 200)

Ролики призначені для використання з гранулятором GRAND-200 та сумісні з матрицею діаметром 200 мм.
Виготовлені з легованої загартованої сталі марки 40Х, що забезпечує високу міцність і стійкість до зносу.
Рухома конструкція роликів сприяє рівномірному пресуванню сировини та стабільній роботі обладнання.

Характеристики:

• Сумісність: GRAND-200
• Діаметр роликів 110 мм
• Матеріал: легована загартована сталь 40Х
• Тип: рухомі ролики
• Призначення: для матриці 200 мм

Переваги:

• Висока зносостійкість
• Стабільна робота гранулятора
• Рівномірне пресування сировини
• Простий монтаж та обслуговування

Примітка:

На сьогоднішній день можна зустріти два різновиди роликів для Гранд-200 із зовнішнім діаметром обичайок 110 мм. Умовно їх можна назвати «старого» та «нового» зразка, перехід між якими було здійснено в жовтні 2019 року. Ключова відмінність між ними полягає в тому, що для їх збирання використовуються осі різних конфігурацій. Оскільки «стара» вісь в усій робочій частині гранулятора була однією з найбільш вразливих ланок, що досить часто зазнавала пошкоджень, тому велися пошуки різних варіантів її посилення. В результаті було прийнято рішення перейти до використання «нової» осі, яка в порівнянні зі «старою» в найбільш вразливому місці, де найчастіше ставалися поломки, отримала збільшення перерізу тіла на 36%, що дозволило значно підвищити загальний запас міцності роликів. На «стару» вісь в кожну обичайку запресовувалися по три штуки підшипників 6206, а в результаті конструктивних змін, при збиранні роликів на «нову» вісь під кожну обичайку встановлюються два підшипники 6206 та один 6107. Ця особливість призвела до незначної зміни в обичайках роликів, а саме через зменшення сумарної ширини трьох підшипників, які запресовуються, глибина їх посадки зменшилася на 2 мм.

На сьогоднішній день на складі нашого підприємства міститься деякий запас обичайок «старого зразка» роликів для Гранд-200, які іноді замовляються тими, хто купував ролики або обладнання ще до переходу на нову конструкцію роликів. В таких випадках при формуванні замовлення, важливо повідомити менеджера, що потрібні обичайки «старого зразка». Хоча й існують технічні рішення, які дозволять поєднати різні осі та обичайки (старі з новими та навпаки), але найкращим рішенням буде замовити нові ролики в зборі або комплект обичайок та вісь для самостійного збирання роликів. При переході на «нові» ролики клієнт отримує не лише більш досконалу та надійну конструкцію, а ще й більшу впевненість в наявності деталей до роликів, що постійно виготовляються в достатній кількості, на відміну від «старої» конструкції, виготовленню комплектуючих до якої приділяється дещо менше уваги.

Також в стадії розробки та тестування існують деякі інші різновиди «експериментальних зразків» роликів, які до повного завершення перевірки їх роботи в різних умовах та на різних видах сировини, поки що не пропонуються нашим клієнтам для продажу. До таких  можна віднести ролики до Гранд-200 з обичайками дещо збільшеного діаметру, а саме замість 110 мм вони мають діаметр 118 мм. Попередні розрахунки та первинна перевірка вказують на те, що така особливість має призвести до деякого підвищення їх продуктивності, що не потребуватиме додаткових витрат на їх виготовлення. Ще одним з напрямків дослідження є виготовлення роликів з обичайками, які мають нарізку пазів не перпендикулярно до осі обертання роликів, а під деяким кутом, так звані косозубі ролики. Таке технологічне рішення спрямоване на зменшення коефіцієнту проковзування обичайки, під час її перекочування по матриці, що зменшує інтенсивність взаємного стирання робочих поверхонь обичайок і матриці та знижує рівень їх нагрівання при роботі. В комплексі все це підвищує експлуатаційний ресурс не лише обичайок та матриці, а і підшипників роликів, які являються витратним матеріалом та потребують періодичної заміни.
